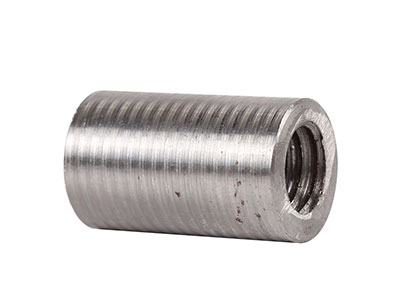

目前國內鋼筋直螺紋套筒有二個行業標準，一個是JGJ107-2016《中華人民共和國行業標準》，鋼筋機械連接技術規程。

第二是《中華人民共和國建筑工業行業標準》，鋼筋機械連接用套筒。這二個標準同時使用。

直螺紋套筒連接規范

1.連接鋼筋時，鋼筋規格和套筒的規格必須一致，鋼筋和套筒的絲扣應干凈、完好無損。

2.采用預埋接頭時，連接套筒的位置、規格和數量應符合設計要求。帶連接套筒的鋼筋應固定牢，連接套筒的外露端應有保護蓋。

3.滾壓直螺紋接頭應使用管鉗和力矩扳手進行施工，將兩個鋼筋絲頭在套筒中間位置相互頂緊，接頭擰緊力矩應符合表4的規定。力矩扳手的精度為±5％。

檢查接頭外觀質量應無完整絲扣外露，鋼筋與連接套之間無間隙。如發現有一個完整絲扣外露，應重新擰緊，然后用檢查用的扭矩扳手對接頭質量進行抽檢。

用質檢力矩扳手檢查接頭擰緊程度。

同一施工條件下，采用同一批材料的同等級、同型式、同規格接頭，以500個為一驗收批進行檢驗和驗收，不足500個也為一驗收批。每一批取3個試件作單向拉伸試驗。

當三個試件抗拉強度均不小于該級別鋼筋抗拉強度的標準值時，該驗收批定為合格。如有一個試件的抗拉強度不符合要求，應取六個試件進行復檢。

直螺紋鋼筋連接接頭檢查驗收有何要求？

1、原材料進場，首先要把住材料關。

(1)螺紋鋼筋，要有出廠材質單及現場取樣的試驗單，鋼筋應符合GB1499-98的規定。

(2)連接套筒及螺母，應是優質碳素結構鋼或低合金結構鋼，供貨單位應提供質量保證書。

2、加工過程中的檢查。

(1)鋼筋切割下料，必須用無齒鋸，不得采用電焊、氣割、鋼筋切斷機。鋼筋切斷機切出的鋼筋端頭多為馬蹄形或有扭曲現象，這些現象都是直螺紋連接工藝不允許的。

(2)根據鋼筋的規格，查Q/JGY02-2001企業標準，選定套筒，當選定套筒長度后，再定鋼筋的加工長度。變換加工規格不一致的鋼筋絲頭時，其絲頭長度也應做相應的調整。

(3)成型的絲頭，應立即套上保護帽，按規格分類、堆放整齊，防止裝卸鋼筋時損壞絲頭。

3、鋼筋絲頭的檢查。

(1) 外觀質量檢驗：鋼筋絲頭螺紋應飽滿、連續，無滑絲、斷絲現象。

(2) 用配套的套筒旋擰：應在用管鉗扳手輔助下，全部有效絲扣擰入套筒。

(3)加工的鋼筋絲頭應進行逐個自檢，出現不合格的絲頭時應切去，重新加工。自檢合格后的絲頭，應由質檢員隨機進行檢驗，以一個工作班加工的絲頭為一個驗收批，隨機抽檢10％，當合格率小于95％時，應加倍抽檢。復檢中合格率仍小于95％時，應對全部絲頭進行逐個檢驗。

4、有效絲扣的檢查。

經滾絲器滾壓后，鋼筋的圓柱上被壓出的連續絲扣為有效絲扣。有效絲扣長度，應為套筒的1/2。所加工出的絲頭端部應將飛楞毛刺用鐵銼銼平，有效絲扣長度偏差為±P，P為螺距，即有效絲扣長度偏差為正負一個絲扣。

5、鋼筋絲頭連接成型的檢查和驗收。

(1) 在進行鋼筋連接時，鋼筋規格應與連接套筒規格一致，并保證鋼筋與連接套筒內絲扣干凈，無污物，完好無損。

(2) 鋼筋連接時必須用管鉗扳手?jǐn)Q緊，使兩鋼筋在套筒的中央位置相互頂緊。

(3) 鋼筋連接完畢后，套筒兩端外露的有效絲扣，不得超過2扣(每側一扣)。

(4)按分項或分段施工完一批連接接頭后，先逐個目測檢查，首先是外露的有效絲扣，達到要求后，再用管鉗扳手檢查，可采用10％的抽查法，檢查是否已擰緊。該兩項指標達到要求即為該項鋼筋絲頭連接合格，符合要求。

6、 力學性能的檢驗。

在現場目測合格后，還應按照國家有關標準規定，現場取樣，進行力學性能檢驗，力學性能必須滿足設計要求。經目測檢查合格及力學性能試驗合格后，該項絲頭連接即為合格。
